Лотки мини

Системы внутреннего водоотвода являются важнейшей частью предприятий парфюмерной, фармацевтической, химической, нефтехимической, пищевой и многих других видов промышленности. Без водоотводов невозможно представить больницы, школы, детские сады, а также бассейны, бани и т. п. Однако часто возникает ситуация, когда ставится жесткое ограничение на глубину залегания водосборных лотков. В таких условиях идеальным решением может послужить использование лотков «мини», изготовленных из нержавеющей стали.

   Подобно «большим» лоткам, лотки «мини» соответствуют самым высоким требованиям и всем санитарно-гигиеническим нормам. Такое соответствие достигается путем применения нержавеющей стали, толщина которой составляет 2 мм, или же кислотостойкой нержавеющей стали с той же толщиной. Высокая прочность, долговечность, устойчивость к химическим воздействиям и коррозии, надежность лотков достигаются именно применением нержавейки.

   Помимо хороших технических характеристик, лотки «мини» могут «похвастаться» и неплохими внешними данными. Они не портят интерьер. Могут вписаться в любое помещение, обладают привлекательным дизайном. Кроме всех вышеперечисленных достоинств эти лотки прекрасно противостоят загрязнению, имеют малую массу, высокую пропускную способность; они просты в эксплуатации.

   Лотки «мини», изготовленные из нержавеющей стали, можно поделить на два основных типа – с постоянным и переменным сечением по всей длине одной секции. Первый из них, с переменным сечением, характеризуется возможностью создания уклона для стока воды даже на такой поверхности, как прямой пол. Это очень удобно тогда, когда водоотвод необходимо установить в уже построенном здании. Лотки «мини», которые производятся компанией «Гидролика» имеют хорошую репутацию в различных областях деятельности, что еще раз подтверждает их универсальность и высокое качество.

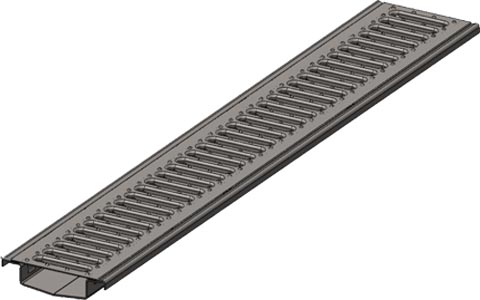

Лотки мини
увеличить
Лотки мини из нержавеющей стали для приема и отвода сточных вод производятся из нержавеющей стали 12Х18Н10Т ГОСТ 5582-75 (AISI 304, AISI 316L, AISI 316Ti, AISI 321) толщиной 2 мм в виде секций.
А, мм В, мм C, мм D, мм E, мм hmin, мм Нmax, мм
160 136 100 13 2 30 по заказу

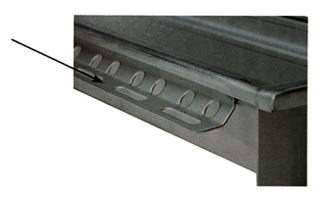

Анкерные пластины
увеличить
Вдоль стенок канала с интервалом в 500 мм устанавливают анкерные пластины. Прежде, чем начинать заливку раствором, пластины следует отогнуть под прямым углом. Применение анкерных пластин целесообразно в случаях эксплуатации канала в легких или средних промышленных условиях, где не предусмотрены большие термические и (или) механические нагрузки. Кроме анкерных пластин можно использовать также регулируемые стойки.

Фланцевое соединение
увеличить
Каналы, свыше 6 м длиной получают соединением двух или трех секций. Заподлицо со всеми внутренними поверхностями секций выполняются фланцевые соединения. В каждой сопрягаемой паре фланцев один снабжается уплотнительным кольцом из силиконовой резины. При соединении фланцев между собой используют болты и гайки OD 8 мм (момент затяжки гаек 30 Н•м). После соединения секций часть уплотнительного кольца, выступающую внутрь канала нужно срезать острым ножом. После затяжки гаек обычно выступает около 2 мм уплотнения. Фланцы выступают относительно низа канала на 34 мм каждый.

Защитная пленка
увеличить
Некоторые производители поставляют окантовку в защитной пленке. Эта пленка нужна для предотвращения повреждений окантовочных рамок во время перевозки и установки. Она легко снимается и облегчает чистку канала перед вводом в эксплуатацию.

Распорки
увеличить
Для установки решеток вдоль канала ставят распорки из полосы 8 х 20 мм с шагом 1000 мм. По центрам щелевых каналов устанавливают стальной пруток OD 8 мм круглого сечения, шаг - 500 мм. Распорки предотвращают смещение решеток вдоль канала. Кроме того, распорки усиливают стенки канала, препятствуют сжатию во время заливки в бетон.

Заполнение окантовки
увеличить
Чтобы достичь оптимальной прочности канала его нужно правильно заделать в бетон. Заполнение окантовки можно выполнить в заводских условиях. Для этого в просвет канала вваривают профильную трубу или стальной прут (нержавеющая сталь AISI 304). Это особенно важно для поверхностей в верхней части канала.

Опоры с регулируемой высотой
увеличить
Такие опоры закрепляют в фиксирующие лапки или устанавливают в укрепляющий профиль.

Фиксирующие уголки
увеличить
Если канал часто подвергается сильным нагрузкам извне, например, от тяжелого колесного транспорта, возникает необходимость в дополнительных ребрах жесткости. С целью уменьшения деформирующего воздействия, к продольному фланцу продольно приваривают фиксирующий уголок и заливают в бетон по всей протяженности канала. Чтобы регулировать высоту канала перед заливкой по заданному уровню, кроме уголков применяют также специальные стойки.

Решетки к лоткам
увеличить
Щелевое покрытие

Решетки к лоткам
увеличить
Перфорированное покрытие

Решетки к лоткам
увеличить
Ячеистое покрытие

Решетки к лоткам
увеличить
Пластинчатое покрытие
Артикул Длина, мм Ширина, мм Толщина, мм Высота, мм Максимальная нагрузка, кг
ПФ100 1000 126 3 25/30 300
ПФ120 1000 146 300
ПФ150 1000 176 300
Я100 1000 126 2 30 2000
ЯА120 1000 146 2000
Я150 1000 176 1800
Я170 1000 196 1800
Я200 1000 226 1600
Я230 1000 256 1350
Я250 1000 276 1350
Я300 1000 336 1250
Я400 1000 436 1100
Ш100 500 126 4 25/30/40 5000
Щ120 500 146 5000
Щ150 500 176 5000
Щ170 500 196 5000
Щ200 500 226 4500
Щ230 500 256 4000
Щ250 500 276 4500
Щ300 500 336 4500
Пл100 1000 126 10 30 3500
Пл120 1000 146 3500
Пл150 1000 176 3500
Пл200 1000 226 3500
Пл230 1000 256 3500
Пл250 1000 276 3000
Пл300 1000 336 3000
