На главную :: Продукция :: Внутренний водоотвод из нержавеющей стали :: Лотки :: Прямоугольные лотки

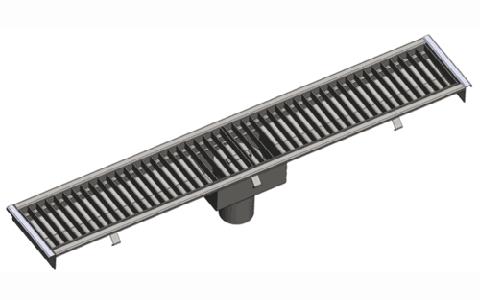

Прямоугольные лотки

Прямоугольные лотки, выполненные из различных сортов нержавеющей стали, наиболее часто применяются в системах внутреннего водоотвода. Использование данных элементов водоотводов очень широко: их можно устанавливать в производственных помещениях (химической, пищевой, фармацевтической, парфюмерной и других видов промышленности), в больницах, в дошкольных и школьных учреждениях, столовых и т. д. Область применения прямоугольных лотков необычайно широка (за некоторыми исключениями), объясняется это тем, что данные изделия полностью соответствуют всем санитарно-гигиеническим нормам и требованиям.

   Классифицируют прямоугольные лотки, выполненные из нержавеющей стали, в зависимости от сечения по длине секции. Бывают лотки с постоянным и переменным сечением. Лотки первого типа предполагают наличие уклонов на поверхности пола к месту водосбора, поэтому более широкое применение нашли прямоугольные лотки с переменным сечением по длине секции. Их конструкция (в частности уклон 0,5 – 1 %) обеспечивает быстрое удаление воды самотёком. Поэтому организация водоотводов с лотками переменного сечения предполагает минимальные затраты. Дно подобного лотка имеет небольшой уклон к центру – это обеспечивает лучший сбор сточных вод и увеличивает жесткость самого лотка.

   Компания «Гидролика» изготавливает прямоугольные лотки из нержавеющей стали 12Х18Н10Т (либо AISI 304 – если жидкость, стекающая по лотку, будет химически активной). Прямоугольные лотки компании «Гидролика» обладают всей необходимой надёжностью, прочностью и эффективность, несмотря на то, что толщина листа не превышает 2 мм.

   Прямоугольные лотки, изготовленные из нержавеющей стали, - оптимальный выбор для монтажа внутренних водоотводов, ведь срок их службы превышает несколько десятилетий.

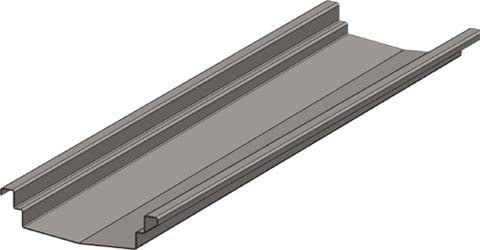

Прямоугольные лотки
увеличить
Прямоугольные лотки из нержавеющей стали для приема и отвода сточных вод производяться из нержавеющей стали 12Х18Н10Т ГОСТ 5582-75 (AISI 304, AISI 316L, AISI 316Ti, AISI 321) толщиной 2 мм в виде секций.
№ по каталогу А, мм В, мм С, мм Нmax, мм Нmin, мм h, мм
П100 100 130 180 100 60 30
П120 120 150 200 120 65 30
П150 150 180 230 150 70 30
П170 170 200 250 170 70 30
П200 200 230 280 200 75 30
П230 230 260 310 230 75 30
П250 250 280 320 250 80 30
П300 300 340 390 300 85 30
П400 400 440 490 255 90 40
Гидрозатворы
увеличить
Гидрозатвор предназначен для использования в следующих трапах: Т.в. 01/110, Т.в. 01/160, Т.в. 01/200, Т.в. 03/110, Т.в. 03/160.
Артикул гидрозатвора Артикул трапа D, мм H, мм h, мм
Г.в. 01/110 Т.в. 01/110 160 100 25
Т.в. 03/110
Г.в. 01/160 Т.в. 01/160 224 165 50
Т.в. 03/160
Г.в. 01/200 Т.в. 01/200 304 165 50
Трапоприямки
увеличить
Устройства, используемые совместно с лотками в целях соединения лотков с системой канализации, называются трапоприямками. Такие устройства выпускают в комплектации с гидрозатвором, а также уловителем возможных механических примесей. Трапоприямки имеют высокую пропускную способность и неплохой самоочищающийся эффект. Кроме того, они эстетичны, долговечны и отвечают всем санитарно-гигиеническим требованиям.

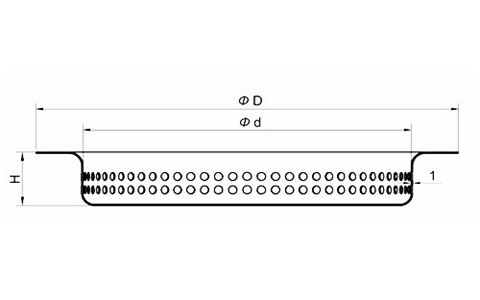

Улавливатель механических примесей для трапов с горизонтальным и вертикальным выпусками
увеличить
Артикул — У.в. 03/У.в. 04.
Уловитель механических примесей препятствует загрязнению канализационной системы и облегчает очистку трапа. Предназначен для трапов с горизонтальным и вертикальным выпусками.

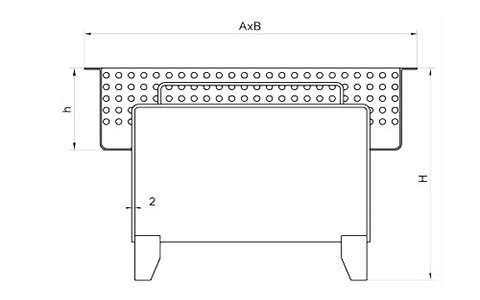

Улавливатель механических примесей для трапов с вертикальным выпуском
увеличить
Артикул — У.в. 01.
Уловитель механических примесей препятствует загрязнению канализационной системы и облегчает очистку трапа. Предназначен для трапов с вертикальным выпуском.

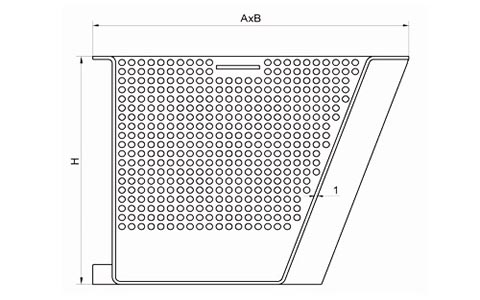

Улавливатель механических примесей для трапов с горизонтальным выпуском
увеличить
Артикул — У.г. 01.
Уловитель механических примесей препятствует загрязнению канализационной системы и облегчает очистку трапа. Предназначен для трапов с горизонтальным выпуском.
Артикул гидрозатвора Артикул трапа D, мм d, мм A×B, мм H, мм h, мм
У.в. 01/110 Т.в. 01/110 − − 215x247 145 70
У.в. 01/160 Т.в. 01/160 − − 295x325 210 100
У.в. 01/200 Т.в. 01/200 − − 495x465 260 150
У.в. 04/110 Т.в. 04/50 204 75 − 10 −
У.в. 03/110 Т.в. 03/110 216 160 − 40 −
У.в. 03/160 Т.в. 03/160 296 233 − 40 −
У.г. 01/110 Т.г. 01/110 − − 195x244 150 −
У.г. 01/160 Т.г. 01/160 − − 270x327 210 −
Защитная пленка
увеличить
Некоторые производители поставляют окантовку в защитной пленке. Эта пленка нужна для предотвращения повреждений окантовочных рамок во время перевозки и установки. Она легко снимается и облегчает чистку канала перед вводом в эксплуатацию.

Фланцевое соединение
увеличить
Каналы, свыше 6 м длиной получают соединением двух или трех секций. Заподлицо со всеми внутренними поверхностями секций выполняются фланцевые соединения. В каждой сопрягаемой паре фланцев один снабжается уплотнительным кольцом из силиконовой резины. При соединении фланцев между собой используют болты и гайки OD 8 мм (момент затяжки гаек 30 Н•м). После соединения секций часть уплотнительного кольца, выступающую внутрь канала нужно срезать острым ножом. После затяжки гаек обычно выступает около 2 мм уплотнения. Фланцы выступают относительно низа канала на 34 мм каждый.

Распорки
увеличить
Для установки решеток вдоль канала ставят распорки из полосы 8 х 20 мм с шагом 1000 мм. По центрам щелевых каналов устанавливают стальной пруток OD 8 мм круглого сечения, шаг - 500 мм. Распорки предотвращают смещение решеток вдоль канала. Кроме того, распорки усиливают стенки канала, препятствуют сжатию во время заливки в бетон.

Заполнение окантовки
увеличить
Чтобы достичь оптимальной прочности канала его нужно правильно заделать в бетон. Заполнение окантовки можно выполнить в заводских условиях. Для этого в просвет канала вваривают профильную трубу или стальной прут (нержавеющая сталь AISI 304). Это особенно важно для поверхностей в верхней части канала.

Анкерные пластины
увеличить
Вдоль стенок канала с интервалом в 500 мм устанавливают анкерные пластины. Прежде, чем начинать заливку раствором, пластины следует отогнуть под прямым углом. Применение анкерных пластин целесообразно в случаях эксплуатации канала в легких или средних промышленных условиях, где не предусмотрены большие термические и (или) механические нагрузки. Кроме анкерных пластин можно использовать также регулируемые стойки.

Опоры с регулируемой высотой
увеличить
Такие опоры закрепляют в фиксирующие лапки или устанавливают в укрепляющий профиль.

Фиксирующие уголки
увеличить
Если канал часто подвергается сильным нагрузкам извне, например, от тяжелого колесного транспорта, возникает необходимость в дополнительных ребрах жесткости. С целью уменьшения деформирующего воздействия, к продольному фланцу продольно приваривают фиксирующий уголок и заливают в бетон по всей протяженности канала. Чтобы регулировать высоту канала перед заливкой по заданному уровню, кроме уголков применяют также специальные стойки.

Решетки к лоткам
увеличить
Ячеистое покрытие

Решетки к лоткам
увеличить
Перфорированное покрытие

Решетки к лоткам
увеличить
Щелевое покрытие

Решетки к лоткам
увеличить
Пластинчатое покрытие
Артикул Длина, мм Ширина, мм Толщина, мм Высота, мм Максимальная нагрузка, кг
ПФ100 1000 126 3 25/30 300
ПФ120 1000 146 300
ПФ150 1000 176 300
Я100 1000 126 2 30 2000
ЯА120 1000 146 2000
Я150 1000 176 1800
Я170 1000 196 1800
Я200 1000 226 1600
Я230 1000 256 1350
Я250 1000 276 1350
Я300 1000 336 1250
Я400 1000 436 1100
Ш100 500 126 4 25/30/40 5000
Щ120 500 146 5000
Щ150 500 176 5000
Щ170 500 196 5000
Щ200 500 226 4500
Щ230 500 256 4000
Щ250 500 276 4500
Щ300 500 336 4500
Пл100 1000 126 10 30 3500
Пл120 1000 146 3500
Пл150 1000 176 3500
Пл200 1000 226 3500
Пл230 1000 256 3500
Пл250 1000 276 3000
Пл300 1000 336 3000
