| А, мм | В, мм | C, мм | D, мм | E, мм | hmin, мм | Нmax, мм |
|---|---|---|---|---|---|---|
| 70 | 20 | 13 | 2 | 70 | 60 | 280 |
Телефон в Москве: |
||||
На главную :: Продукция :: Внутренний водоотвод из нержавеющей стали :: Лотки :: Лотки щелевые

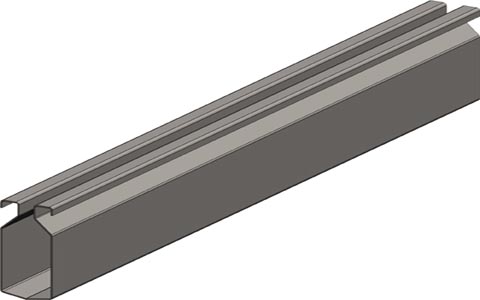

Лотки щелевые
Щелевые лотки изготавливаются из нержавеющей стали и именно поэтому пользуются наибольшей популярностью среди различных типов лотков, и чаще всего именно такие лотки применяют для монтажа внутренних водоотводов. Их преимущества перед традиционными лотками заключаются в том, что при монтаже первых нет необходимости в установке защитной решетки, благодаря чему существенно снижается стоимость изделий. Особенности устройства монтажа никак не влияют на область применения щелевых лотков, которые с успехом используются как для обеспечения отвода сточных вод на крыше, так и в помещении.
Щелевые лотки эксплуатируются в помещениях любых учреждений, начиная от цехов химической и пищевой промышленности и заканчивая школами, детскими садами и больницами. Это возможно благодаря тому, что они полностью отвечают всем требованиям санитарно-гигиенических норм.
Из-за того, что щелевые лотки производятся из разных сортов нержавейки, а именно AISI 304 и AISI 316L, применение их может быть различно. Лотки, изготовленные из кислотостойкой нержавеющей стали AISI 316L с успехом используют в цехах химической, фармацевтической и нефтеперерабатывающих отраслей. Если возникает необходимость установки лотков двухмиллиметровой толщины высотой больше 140 мм, то в этом случае в оснащение входят дополнительные ребра жесткости.
Сточные воды беспрепятственно проникают в верхнюю кромку лотка, так как не встречают сопротивления защитной сетки. Ширина щели препятствует попаданию в желоб больших предметов, что позволяет успешно отводить сточные воды. Еще одним преимуществом щелевых лотков является то, что их монтаж осуществляется без выполнения сварочных работ, все части лотков соединяются между собой с использованием фланцев и силиконовых прокладок, которые крепятся при помощи болтов М8. Благодаря этому снижены не только затраты но монтаж, но и время самого монтажа.
Щелевые лотки являются простыми и недорогими системами водоотвода с тех поверхностей, которые не требуют повышенной гидравлической отдачи лотка. Сами лотки производят из нержавейки толщиной 2 мм. Они имеют постоянный донный уклон вплоть до 1%. Отвод воды возможен при помощи трапоприямника или же прямого водоотвода.
Для такого лотка отдельная решетка не нужна. Заменяет ее продольная щель, имеющая ширину 20 мм. Благодаря щели данный лоток можно смело считать наиболее экономичным вариантом водоотводной системы.
При разработке профиля канала учитывались обеспечение необходимой прочности, гигиеничности и всех требований к водоотводу стоков, которые содержат небольшое количество твердых веществ или же не содержат их вовсе.
Щелевые лотки из нержавеющей стали, чье предназначение – прием и отвод сточных вод, производят из нержавеющей стали 12Х18Н10Т ГОСТ 5582-75 (AISI 304, AISI 316Ti, AISI 316L, AISI 321), которая имеет толщину 2 мм в виде секций.
Лотки щелевые
Щелевые лотки- это простые и недорогие системы водоотвода с поверхностей, не требующих большой гидравлической отдачи лотка. Лотки производятся из нержавеющей стали толщиной 2 мм. и имеют постоянный донный уклон до 1%. Отвод воды может происходить с помощью трапоприямника или прямого водоотвода.
Для этого лотка не требуется отдельная решетка. Вместо этого в нем имеется продольная щель шириной 20 мм. Благодаря этой конструктивной особенности данный лоток представляет собой наиболее экономичный вариант водоотводной системы.
Профиль канала был разработан с учетом обеспечения необходимой прочности, гигиеничности, а также требований к водоотводу стоков, содержащих незначительное количество твердых веществ или не содержащих их вовсе.
Щелевые лотки из нержавеющей стали для приема и отвода сточных вод производяться из нержавеющей стали 12Х18Н10Т ГОСТ 5582-75 (AISI 304, AISI 316L, AISI 316Ti, AISI 321) толщиной 2 мм в виде секций.
Защитная пленка
Некоторые производители поставляют окантовку в защитной пленке. Эта пленка нужна для предотвращения повреждений окантовочных рамок во время перевозки и установки. Она легко снимается и облегчает чистку канала перед вводом в эксплуатацию.
Трапоприямки
Устройства, используемые совместно с лотками в целях соединения лотков с системой канализации, называются трапоприямками. Такие устройства выпускают в комплектации с гидрозатвором, а также уловителем возможных механических примесей.
Трапоприямки имеют высокую пропускную способность и неплохой самоочищающийся эффект. Кроме того, они эстетичны, долговечны и отвечают всем санитарно-гигиеническим требованиям.
Анкерные пластины
Вдоль стенок канала с интервалом в 500 мм устанавливают анкерные пластины. Прежде, чем начинать заливку раствором, пластины следует отогнуть под прямым углом. Применение анкерных пластин целесообразно в случаях эксплуатации канала в легких или средних промышленных условиях, где не предусмотрены большие термические и (или) механические нагрузки. Кроме анкерных пластин можно использовать также регулируемые стойки.
Фланцевое соединение
Каналы, свыше 6 м длиной получают соединением двух или трех секций. Заподлицо со всеми внутренними поверхностями секций выполняются фланцевые соединения. В каждой сопрягаемой паре фланцев один снабжается уплотнительным кольцом из силиконовой резины. При соединении фланцев между собой используют болты и гайки OD 8 мм (момент затяжки гаек 30 Н•м). После соединения секций часть уплотнительного кольца, выступающую внутрь канала нужно срезать острым ножом. После затяжки гаек обычно выступает около 2 мм уплотнения. Фланцы выступают относительно низа канала на 34 мм каждый.
Фиксирующие уголки
Если канал часто подвергается сильным нагрузкам извне, например, от тяжелого колесного транспорта, возникает необходимость в дополнительных ребрах жесткости. С целью уменьшения деформирующего воздействия, к продольному фланцу продольно приваривают фиксирующий уголок и заливают в бетон по всей протяженности канала. Чтобы регулировать высоту канала перед заливкой по заданному уровню, кроме уголков применяют также специальные стойки.
Опоры с регулируемой высотой
Такие опоры закрепляют в фиксирующие лапки или устанавливают в укрепляющий профиль.
Заполнение окантовки
Чтобы достичь оптимальной прочности канала его нужно правильно заделать в бетон. Заполнение окантовки можно выполнить в заводских условиях. Для этого в просвет канала вваривают профильную трубу или стальной прут (нержавеющая сталь AISI 304). Это особенно важно для поверхностей в верхней части канала.
Распорки
Для установки решеток вдоль канала ставят распорки из полосы 8 х 20 мм с шагом 1000 мм. По центрам щелевых каналов устанавливают стальной пруток OD 8 мм круглого сечения, шаг - 500 мм. Распорки предотвращают смещение решеток вдоль канала. Кроме того, распорки усиливают стенки канала, препятствуют сжатию во время заливки в бетон.
Гидрозатворы
Гидрозатвор предназначен для использования в следующих трапах: Т.в. 01/110, Т.в. 01/160, Т.в. 01/200, Т.в. 03/110, Т.в. 03/160.
| Артикул гидрозатвора | Артикул трапа | D, мм | H, мм | h, мм |
|---|---|---|---|---|
| Г.в. 01/110 | Т.в. 01/110 | 160 | 100 | 25 |
| Т.в. 03/110 | ||||
| Г.в. 01/160 | Т.в. 01/160 | 224 | 165 | 50 |
| Т.в. 03/160 | ||||
| Г.в. 01/200 | Т.в. 01/200 | 304 | 165 | 50 |
Улавливатель механических примесей для трапов с горизонтальным и вертикальным выпусками
Артикул — У.в. 03/У.в. 04.
Уловитель механических примесей препятствует загрязнению канализационной системы и облегчает очистку трапа. Предназначен для трапов с горизонтальным и вертикальным выпусками.
Улавливатель механических примесей для трапов с вертикальным выпуском
Артикул — У.в. 01.
Уловитель механических примесей препятствует загрязнению канализационной системы и облегчает очистку трапа. Предназначен для трапов с вертикальным выпуском.
Улавливатель механических примесей для трапов с горизонтальным выпуском
Артикул — У.г. 01.
Уловитель механических примесей препятствует загрязнению канализационной системы и облегчает очистку трапа. Предназначен для трапов с горизонтальным выпуском.
| Артикул гидрозатвора | Артикул трапа | D, мм | d, мм | A×B, мм | H, мм | h, мм |
|---|---|---|---|---|---|---|
| У.в. 01/110 | Т.в. 01/110 | − | − | 215x247 | 145 | 70 |
| У.в. 01/160 | Т.в. 01/160 | − | − | 295x325 | 210 | 100 |
| У.в. 01/200 | Т.в. 01/200 | − | − | 495x465 | 260 | 150 |
| У.в. 04/110 | Т.в. 04/50 | 204 | 75 | − | 10 | − |
| У.в. 03/110 | Т.в. 03/110 | 216 | 160 | − | 40 | − |
| У.в. 03/160 | Т.в. 03/160 | 296 | 233 | − | 40 | − |
| У.г. 01/110 | Т.г. 01/110 | − | − | 195x244 | 150 | − |
| У.г. 01/160 | Т.г. 01/160 | − | − | 270x327 | 210 | − |
Решетки к лоткам
Ячеистое покрытие
Решетки к лоткам
Перфорированное покрытие
Решетки к лоткам
Щелевое покрытие
Решетки к лоткам
Пластинчатое покрытие
| Артикул | Длина, мм | Ширина, мм | Толщина, мм | Высота, мм | Максимальная нагрузка, кг |
|---|---|---|---|---|---|
| ПФ100 | 1000 | 126 | 3 | 25/30 | 300 |
| ПФ120 | 1000 | 146 | 300 | ||
| ПФ150 | 1000 | 176 | 300 | ||
| Я100 | 1000 | 126 | 2 | 30 | 2000 |
| ЯА120 | 1000 | 146 | 2000 | ||
| Я150 | 1000 | 176 | 1800 | ||
| Я170 | 1000 | 196 | 1800 | ||
| Я200 | 1000 | 226 | 1600 | ||
| Я230 | 1000 | 256 | 1350 | ||
| Я250 | 1000 | 276 | 1350 | ||
| Я300 | 1000 | 336 | 1250 | ||
| Я400 | 1000 | 436 | 1100 | ||
| Ш100 | 500 | 126 | 4 | 25/30/40 | 5000 |
| Щ120 | 500 | 146 | 5000 | ||
| Щ150 | 500 | 176 | 5000 | ||
| Щ170 | 500 | 196 | 5000 | ||
| Щ200 | 500 | 226 | 4500 | ||
| Щ230 | 500 | 256 | 4000 | ||
| Щ250 | 500 | 276 | 4500 | ||
| Щ300 | 500 | 336 | 4500 | ||
| Пл100 | 1000 | 126 | 10 | 30 | 3500 |
| Пл120 | 1000 | 146 | 3500 | ||
| Пл150 | 1000 | 176 | 3500 | ||
| Пл200 | 1000 | 226 | 3500 | ||
| Пл230 | 1000 | 256 | 3500 | ||
| Пл250 | 1000 | 276 | 3000 | ||
| Пл300 | 1000 | 336 | 3000 |
